CPU、GPU、TPU 到底谁更“聪明”？从逻辑运算到光互连，一篇看懂 AI Infra

朋友最近问了我两个问题。一个是：“GPU 的逻辑能力不强，逻辑运算应该是 CPU 更强吧？”另一个是：“一体封装出来以后，光模块就没有未来了，只剩光纤？”

两个问题都踩在真实的技术趋势上，也都把一个系统问题压成了“谁强谁弱、谁取代谁”的判断题。第一句对了一半，而错的那一半，恰好是理解 GPU 的钥匙；第二句基本不成立，但它错的方式很有代表性——把“产品形态的变化”当成了“功能的消失”。

要把这两个问题说清楚，得从 CPU、GPU、TPU 各自的设计出发点讲起，再经过内存墙、互连和软件栈，最后回到光模块。这篇文章就把这条线走完。不背产品参数，只讲“为什么这样设计”——参数每年都换，设计逻辑十年不变。

一、先把三兄弟放在一张表里

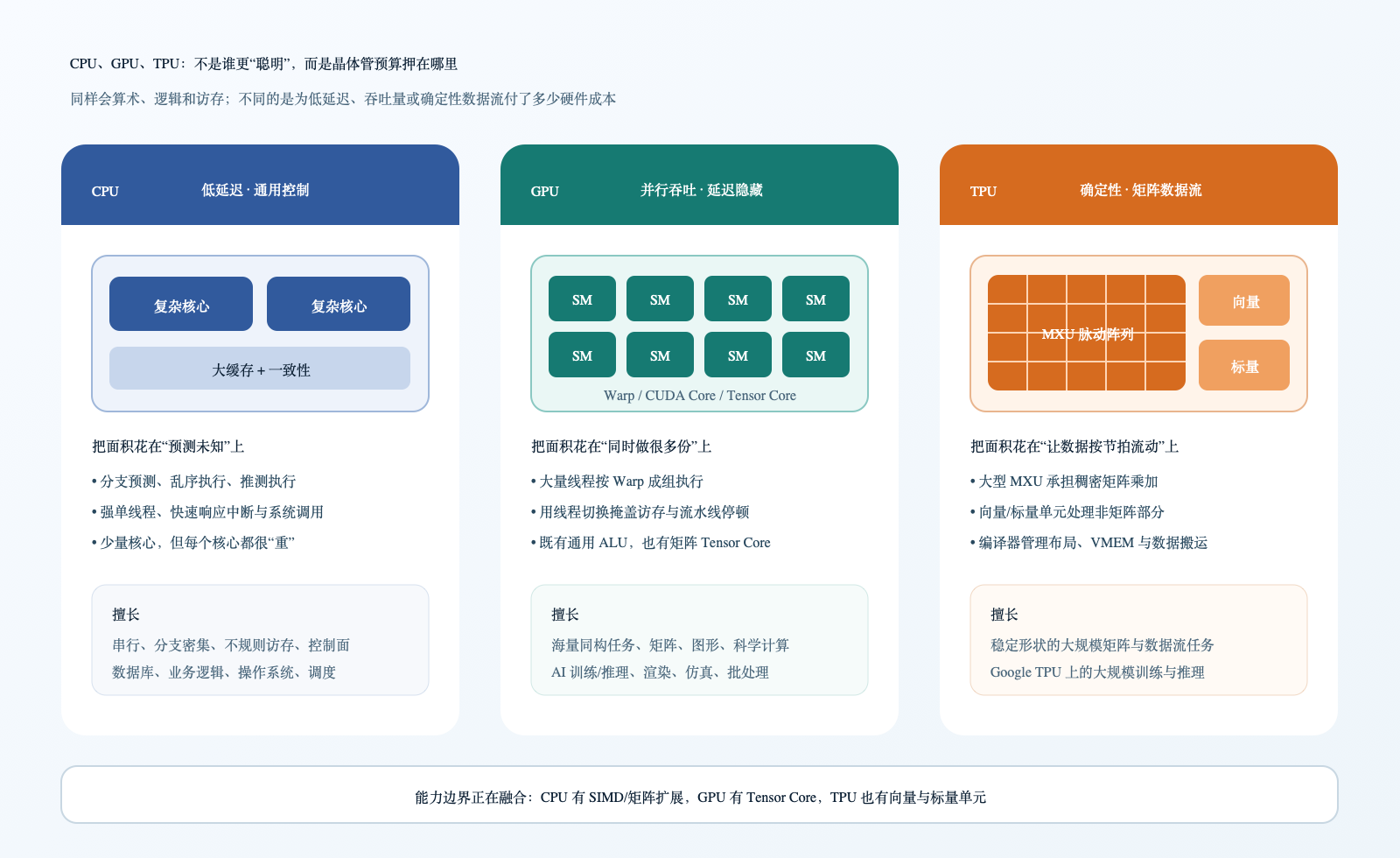

这张图值得记住的不是“CPU 核少、GPU 核多”，而是底下那行小字：芯片面积和功耗是死的，每换一种花钱方式，都要牺牲另一种能力的密度。三种芯片不是三个段位，是三份不同的预算分配方案。

二、三种芯片，三种花钱方式

CPU：为“不可预测”买单

通用代码的第一特征是不可预测：满地的 if/else 和函数调用，指针追着哈希表、树、图到处跳，中断和系统调用随时插队，前一条指令的结果决定下一条干什么。

现代 CPU 的应对，是把大量晶体管花在“猜”上。分支预测器每个周期都在猜下一条指令从哪取，主流设计的命中率能做到 95% 以上——但猜错一次，十几级流水线里的工作全部作废；乱序引擎把不依赖当前结果的后续指令提前执行；推测执行沿着猜测的路径先跑起来，错了再回滚；多级缓存负责把不规则的访存伪装成低延迟。这些机制没有一个在“算”，它们都在让等待消失。

所以 CPU 的核心数是几十到上百，而每个核心都很“重”。它的目标是延迟：一个请求进来，尽快出去。

GPU：用人海掩盖等待

GPU 的出发点相反。图形渲染要对几百万像素做同一套运算，AI 的矩阵计算也一样：一条计算规则，作用于海量数据。这种任务不需要每个线程都配备分支预测和乱序引擎，它需要的是数量。

一张 H100 上有 132 个 SM（流式多处理器），合计一万六千多条 FP32 通道。硬件把线程按 32 个一组编成 Warp 调度：一个 Warp 在等内存，调度器就切去跑另一个 Warp。CPU 靠预测隐藏延迟，GPU 靠“手头永远有别的活”隐藏延迟。它优化的不是单个任务多快结束，而是单位时间完成的总量。

另外，现代 GPU 早就不是“一堆小 ALU”。SM 里同时住着做通用算术和逻辑运算的 CUDA Core、专做矩阵乘加的 Tensor Core、访存和特殊函数单元；存储从寄存器、共享内存、L2 一路分层到 HBM；再往外还有 NVLink/NVSwitch 的多卡互连。这个清单后面会反复用到。

TPU：为“确定性”重排一切

TPU 是从工作负载倒推出来的机器。Google 在 2015 年部署第一代 TPU 时的判断是：推理负载的主体是矩阵乘加，而矩阵乘加的循环边界、访存模式在运行前就全部已知——那么 CPU 和 GPU 为“不确定性”准备的机制，缓存、乱序、推测、复杂调度，统统是可以省掉的开销。2017 年那篇著名的 TPU 论文把这个立场写得毫不客气，几乎逐条否定了通用处理器的经典设计。

省下来的面积去了哪里？一个 256×256 的脉动阵列：65,536 个 8-bit 乘加单元排成网格，权重驻留在阵列中，激活值按时钟节拍从一侧流入，部分和在相邻单元间接力，结果从另一侧流出。每个单元不取指令、不做调度，唯一的工作是乘加和传递，所以同样的面积能塞进远多于通用设计的运算单元。这颗 92 TOPS（INT8）的芯片上没有硬件管理的缓存，只有 24 MiB 由软件显式管理的片上缓冲。

今天的 TPU 复杂了很多，骨架没变。TensorCore（Google 文档里的用词，和 NVIDIA 的 Tensor Core 不是一回事）由三部分组成：MXU 脉动阵列做矩阵乘加，向量单元处理激活函数、Softmax、归一化这些逐元素运算，标量单元管控制流和地址计算。VMEM 是编译器显式管理的片上 SRAM，站在 GPU 里 L1/L2 的位置上；SparseCore 专门处理嵌入查表这类 MXU 极不擅长的稀疏访存；芯片之间用 ICI 高速互连。数据什么时候从 HBM 搬进 VMEM、以什么布局喂给 MXU，全部由 XLA 编译器在编译期排定。

顺带澄清一个名词：TPU 特指 Google 的产品线；行业里更宽泛的叫法是 NPU，各家 NPU 内部可能是脉动阵列、向量引擎或别的数据流结构，差异很大，不能都按 TPU 来理解。

边界正在互相渗透

真实产品从不严格站队。CPU 这边加了向量和矩阵扩展（AVX-512、Intel AMX、Arm SVE/SME）；GPU 的 Tensor Core 一代比一代大、一代比一代独立；TPU 反过来在补向量灵活性和稀疏处理。最直白的信号是 CUDA 13 正式加入了 Tile 编程模型：程序员按“数据块”描述计算，线程怎么排交给编译器，块内单一控制流、没有分支发散的概念——这套叙事，十年前是 TPU 的专利。

所以三类芯片的差别从来不是“能不能做”，而是做某类任务时，有多大比例的硅面积在产出有效工作。

三、AI 负载长什么样

主体是矩阵乘法

以 Transformer 为例，计算时间大头花在 Q/K/V 投影、Attention 内部的两次矩阵乘、输出投影、FFN 层的矩阵乘，以及训练时对应的反向传播上。矩阵乘法的特点是：乘加操作海量重复，循环边界和访存模式提前可知——这正是 Tensor Core 和 MXU 的主场。

但模型里还有 Softmax、LayerNorm、激活函数、采样、稀疏路由、Embedding 查表这些非矩阵部分，它们会落到 GPU 的 CUDA Core、TPU 的向量单元或 SparseCore，有些干脆留在 CPU 上。一轮训练或推理，从来不是某一种计算单元的独角戏。

精度是第二根杠杆

AI 对单个数值的精度要求远低于科学计算。训练主流是 BF16，FP8 正在铺开；推理进一步用到 INT8、FP8 甚至 FP4。位宽砍半的收益是三重的：同样的内存放下双倍参数，同样的带宽搬运双倍数据，同样的面积摆下更多低位宽运算单元。

当然“位数越低越好”是误解。低精度需要缩放、校准和足够的累加精度兜底。现在小位宽的主流玩法是微缩放（microscaling，如 MXFP8、NVFP4）：数值用 4/8 bit 存，每一小组数配一个缩放因子，硬件在计算时把缩放乘回去——存储和带宽按小格式付费，精度靠缩放因子找补。

三种执行模型

三者不是升级关系，是在控制灵活性、硬件密度、编程难度之间选了三个不同的落点。CPU 的向量扩展是 SIMD，GPU 是 SIMT 套在 SIMD 上，TPU 把宝押在脉动阵列上、旁边配向量单元兜底。

四、真正的主角：内存墙

先记一组数量级：在先进工艺上，做一次乘加只要几个皮焦；从片上 SRAM 取一次数，大约贵一个数量级；从 HBM 取一次，贵两个数量级；跨过 PCIe 或网络，再翻几番。时间同理——乘加是纳秒级以下，HBM 访问是几百纳秒，跨节点是微秒到毫秒。算术很便宜，搬数据很贵，而且这个差距逐年拉大。

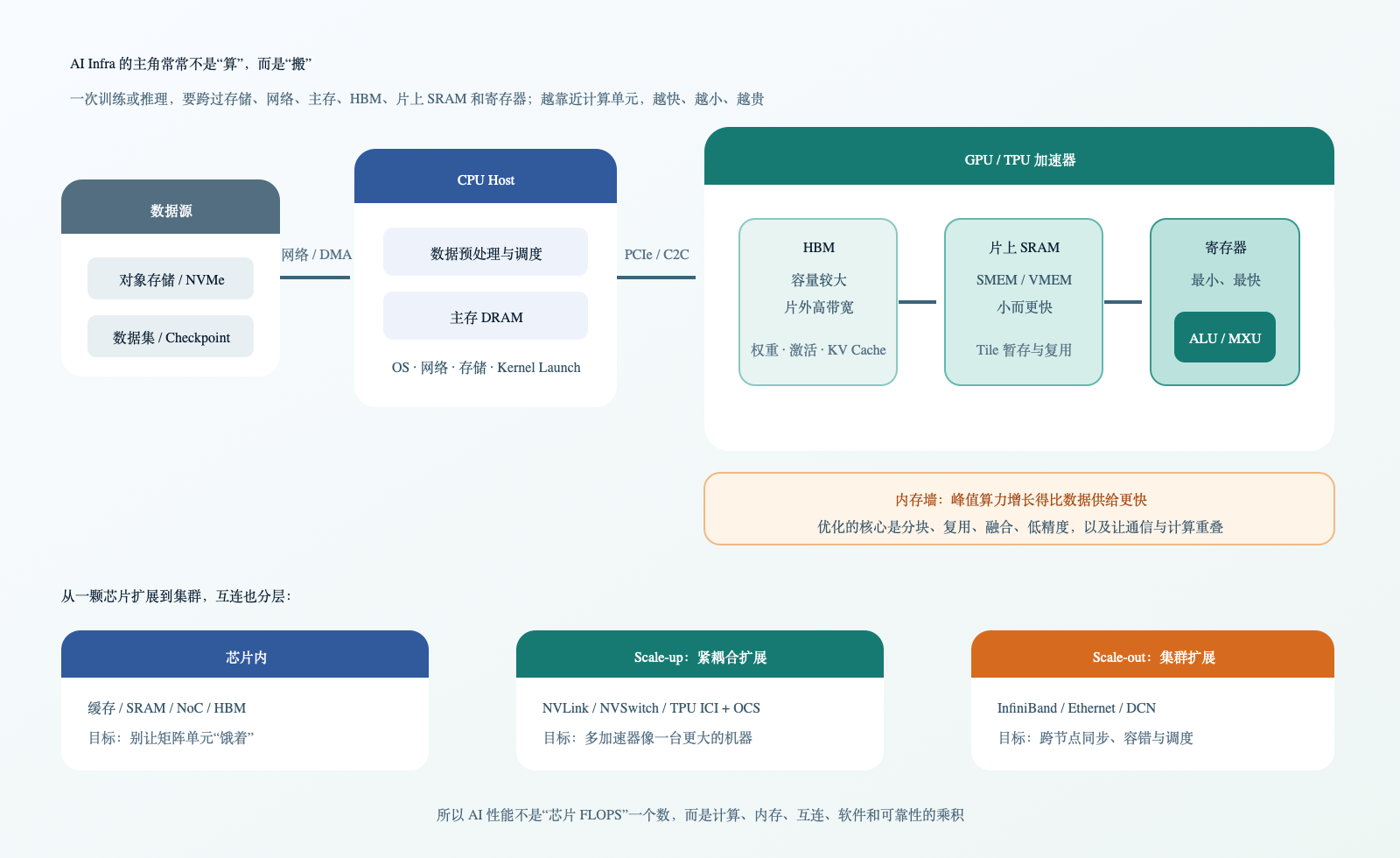

数据要走的路——从对象存储、网络、CPU 主存，跨过 PCIe 进入 HBM，再经片上 SRAM、寄存器抵达矩阵单元——一张图看完：

越靠近计算单元，存储越快，也越小、越贵。加速器上几乎所有优化，最后都能折叠成一句话：数据搬进来一次，尽量多算几遍，再搬走。

Roofline：一道除法看穿性能

一个内核的性能上限可以粗略写成：

可达性能 ≤ min（峰值算力，内存带宽 × 算术强度）

算术强度（arithmetic intensity）指每搬一个字节做多少次运算。峰值算力除以带宽，得到一个平衡点：算术强度高于它，是算力受限；低于它，是带宽受限，堆再多计算单元也没用。

拿 H100（SXM）算一下：BF16 稠密算力约 990 TFLOPS，HBM3 带宽 3.35 TB/s，平衡点约 295 FLOPs/Byte——每从 HBM 搬一个字节，要做将近三百次运算才喂得饱计算单元。矩阵乘法靠分块复用可以够到这个数；而逐元素加法读两个数、算一次、写一个数，算术强度只有约 0.08，天生贴在带宽墙上。

再算一笔更扎心的账。70B 参数的模型，BF16 权重 140 GB，恰好放进一张 H200（141 GB HBM3e，4.8 TB/s）。单并发逐 token 解码时，每生成一个 token 至少要把权重完整读一遍：140 ÷ 4.8 ≈ 29 毫秒。也就是说，不管这张卡标多少 PFLOPS，batch=1 的解码上限就是每秒三十来个 token，还没算 KV Cache。为什么推理团队拼命做量化、攒大 batch，为什么 HBM 常年供不应求，这一道除法就够解释了。

沿着同一条逻辑，很多现象都不神秘了：Kernel Fusion 省的是中间结果往返 HBM 的搬运；FlashAttention 的贡献不是发明新乘法，是让注意力矩阵不落 HBM；低精度的首要收益在容量和带宽，其次才是运算速度；批量太小，矩阵单元就吃不饱。

从一颗芯片到一座集群

单卡放不下模型、或者算得不够快，就要扩展，路线有两条。Scale-up 是在机箱和机架内用紧耦合互连把多颗加速器拼成“一台更大的机器”：NVIDIA 这边是 NVLink/NVSwitch，GB200 NVL72 把 72 张 GPU 收进一个 NVLink 域，每卡互连带宽 1.8 TB/s；Google 这边是 ICI，把成千上万颗 TPU 织成 3D 环面（torus）。Scale-out 是跨服务器、跨机架，用 InfiniBand 或以太网把域连成集群。

TPU 还有一件独门武器：从 v4 起，pod 内部用 OCS（光路交换机）连接一个个 4×4×4 的芯片立方体。光路交换不解析数据包，只负责“接线”，好处是可以按作业重构拓扑、绕开故障芯片，代价小得惊人——论文给的数字是系统成本占比不到 5%、功耗不到 3%。

到了几千上万卡的规模，最慢的往往不是矩阵乘法，而是卡间交换梯度和激活的集合通信（All-Reduce、All-Gather、All-to-All）。网络的形状会反过来决定模型怎么切。两个公开的对照很能说明问题：PaLM 540B 在 6,144 颗 TPU v4 上训练，靠 3D 环面的带宽，只用了数据并行加张量并行两个维度，MFU 做到 46.2%；Llama 3 405B 在 16,384 张 H100 上，因为 NVLink 域外要跨到 InfiniBand，带宽有断崖，不得不叠上张量、流水线、上下文、数据四维并行，MFU 约 41%~43%。数字接近，工程复杂度差了一倍——并行策略不是自由选择，是网络形状逼出来的。

同一份 Llama 3 报告还有一组更少被引用的数字：54 天训练里发生 419 次意外中断，平均每三小时一次，其中 30.1% 归因于 GPU 故障、17.2% 归因于 HBM3 故障。在这个规模上，可靠性不是运维话题，是性能的一部分——checkpoint 和故障恢复的速度，直接进有效算力的分母。

五、“GPU 逻辑不强”，对，也不对

回到朋友的第一个问题。“逻辑”这个词至少混着四件事：一是布尔和位运算（AND、OR、XOR、移位、位计数）；二是整数运算（地址、索引、哈希、编解码）；三是控制流（分支、循环、状态机）；四是业务逻辑（事务、协议、服务编排）。把它们拆开，答案就清楚了。

论位运算和整数，GPU 不弱，甚至很强

GPU 的 ALU 本来就叫“算术逻辑单元”。CUDA 指令集里整数运算、比较、移位、位翻转、population count、前导零计数一应俱全。证据不用翻手册：比特币还在用显卡挖的年代，GPU 跑的 SHA-256 就是纯粹的整数与位运算；今天的 GPU 数据库和分析引擎（cuDF 等）做的过滤、哈希 join、字典解码，也全是“逻辑运算”。

对海量相互独立的数据做同样的逻辑，GPU 的吞吐可以远超 CPU；只对一个配置值做一次 AND，当然轮不到 GPU。差别在并行规模和启动开销，不在“会不会逻辑”。

论复杂分支，CPU 确实占优

CPU 有分支预测和乱序执行，擅长在纠缠的控制流里压低单线程延迟。GPU 的软肋在 Warp 上：同一个 Warp 的 32 个线程如果走向不同分支，硬件要把两条路径分别执行——跑 if 时屏蔽走 else 的线程，再反过来。这叫分支发散（warp divergence），结果仍然正确，但有效并行度掉了一半。要是 32 个线程各走一条又长又不一样的路，GPU 的吞吐优势就被磨光了。

一个细节：从 Volta 起，每个线程有独立的程序计数器（独立线程调度），能避免一类死锁、允许更细粒度的交错，但发散的路径依然要分别占用执行时间。硬件保证正确，不保证不浪费。

所以，CPU 赢延迟，GPU 赢规模

判断一个任务归谁，与其问“谁强”，不如按四层过一遍：指令层面，芯片支不支持这种运算（几乎都支持）；延迟层面，依赖链多长、分支能不能预测；吞吐层面，有没有成千上万个独立任务可以并行；系统层面，数据在不在显存里、Kernel 启动和 PCIe 搬运要花多久。四层里真正分胜负的，通常是后两层。

严谨版本的回答是：

GPU 不是逻辑运算能力弱，而是没把晶体管花在复杂控制流的低延迟上。少量、串行、分支不可预测的任务归 CPU；海量数据执行相同或相近的逻辑，GPU 往往更快，而且快得多。

六、芯片之外：两套软件栈，两条演进路线

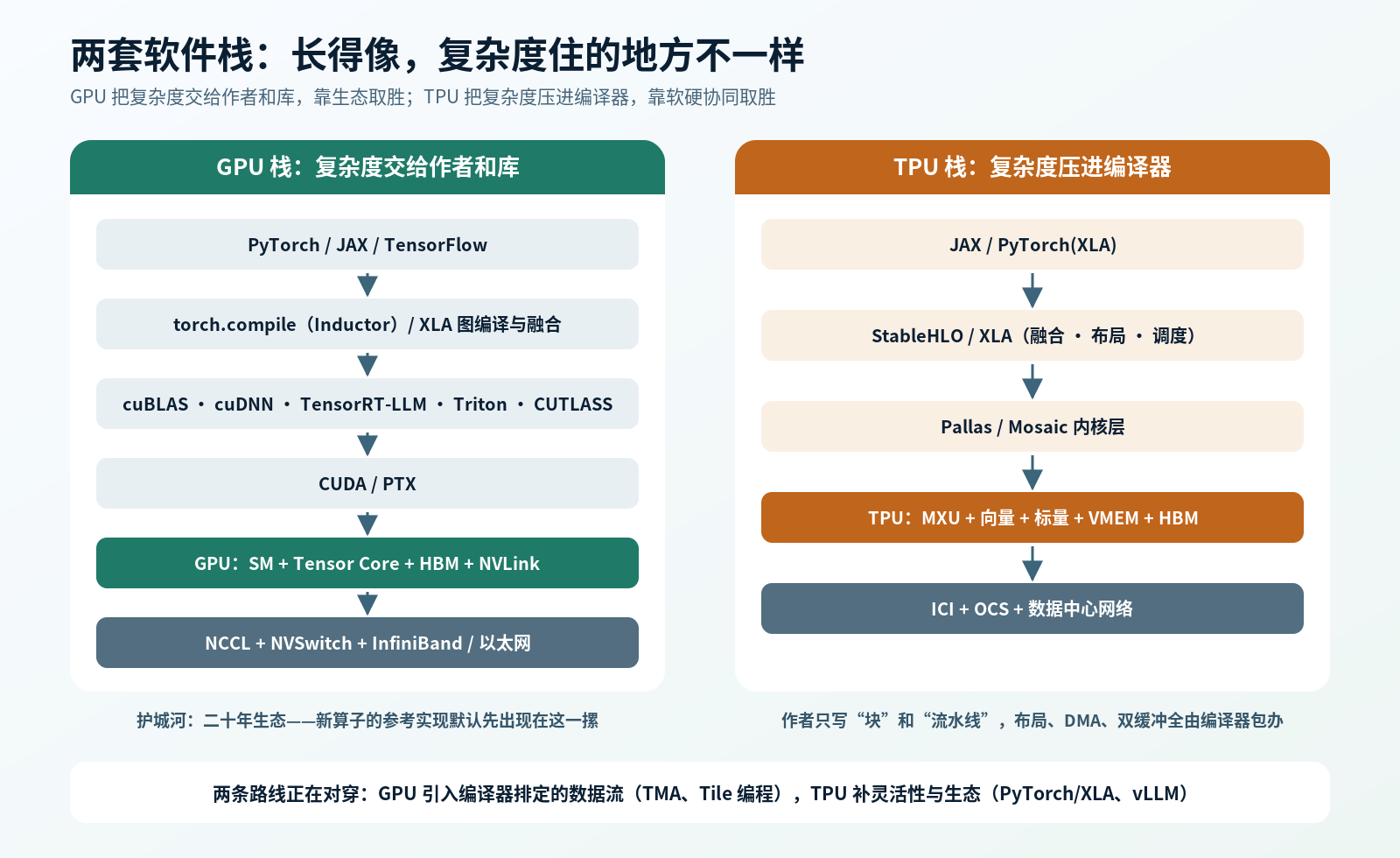

一块加速器好不好用，软件栈的分量不低于硬件。两家的栈长得像，分工的切法不一样：

NVIDIA 真正的护城河不是芯片，是左边这一整摞：二十年的 CUDA 生态、调到极致的数学库、所有框架的一等支持、海量已有内核和调试工具，以及“新论文的参考实现默认是 CUDA”这个惯性。研究代码和新算子几乎总是先出现在 GPU 上，这不是规格表能替代的。

右边的 TPU 栈把布局推断、DMA 调度、双缓冲、指令打包全部交给编译器，作者只描述“块”和“流水线”。好处是写出来就不慢、结果逐位可复现（脉动阵列是确定性的）；代价是遇到编译器没覆盖的边角算子时，排障要下到编译器的层面，路径和 GPU 完全不同。

两条路线正在对穿

看最近三代硬件的动作会发现一件有意思的事：两边都在往对方的方向走。

GPU 这边，Hopper 引入 TMA，把张量搬运从线程手里拿走、交给异步硬件引擎和描述符；Blackwell 把 Tensor Core 从 Warp 调度器解耦，双 die 合封，NVLink 域扩到 72 卡；CUDA 13 加入 Tile 编程模型。翻译一下：GPU 在一步步引入“编译器排定的数据流”——这正是 TPU 的出身。

TPU 这边，Trillium（v6e）把 MXU 扩到 256×256；最新的 Ironwood（TPU7x）每颗芯片两个 chiplet，各带一个 TensorCore、两个 SparseCore 和 96 GB HBM，合计 192 GB、7.37 TB/s 带宽，FP8 稠密算力约 4.6 PFLOPS，单 pod 用 3D 环面加 OCS 连到 9,216 颗芯片；同时 PyTorch/XLA、vLLM 的 TPU 后端在一点点补生态短板。翻译一下：TPU 在补灵活性和易用性——这正是 GPU 的出身。

单芯片指标上，Ironwood 和 Blackwell 已经咬得很紧；真正拉开身位的是紧耦合域的规模（9,216 对 72/144）和生态成熟度（CUDA 对 XLA）。这两个维度，恰好一家一个。

七、怎么选：从工作负载出发

先看负载，再看品牌

训练和推理是两种负载，推理自己还要再拆两半

训练要存激活、算梯度、频繁跨设备通信，看重 HBM 容量带宽、低精度稳定性、集合通信效率，以及前面说的 checkpoint 与故障恢复速度。

推理分两个阶段：Prefill 一次吃进整段输入，矩阵大，偏算力受限；Decode 逐 token 生成，批量不足时被权重和 KV Cache 的读取带宽卡死（回想 H200 那道除法）。同一张卡在离线大批量里效率很高，不代表单用户对话时能接近峰值——两个阶段的瓶颈根本不是同一个。

别拿 TOPS 直接比

厂商规格表可能分别标着 FP64、TF32、BF16、FP8、FP4 的峰值，甚至掺着稀疏加成。不同精度的 TOPS 放一列比大小，得出的结论毫无意义。有意义的比较只有：同一个模型同一精度下的有效吞吐、端到端时间、每 token 或每次训练的成本、功耗与机房容量，以及集群规模下的 MFU 和故障恢复。

八、CPO 会杀死光模块吗

回到朋友的第二个问题。先把“一体封装”落到确切的名词上：CPO（Co-Packaged Optics，共封装光学），把光引擎搬到交换 ASIC 或 XPU 旁边、共享封装基板，从而砍掉长长的板级高速电通道。

先看清楚可插拔光模块里有什么

一只高速可插拔模块远不止“光纤接口”。盒子里通常装着：DSP 或均衡电路、激光器、调制器、光电探测器、Driver 和 TIA 模拟前端、温控与监控固件，外加光耦合、连接器、封装和测试。交换芯片通过 PCB 上的 SerDes 把电信号送到面板模块，模块完成电光转换。

问题出在速率上。SerDes 到了 200G/lane，电信号在 PCB 上走几十厘米损耗急剧变大，均衡电路越做越强、功耗越吃越多。CPO 的思路是釜底抽薪：让电信号出了 ASIC 没走几毫米就变成光。

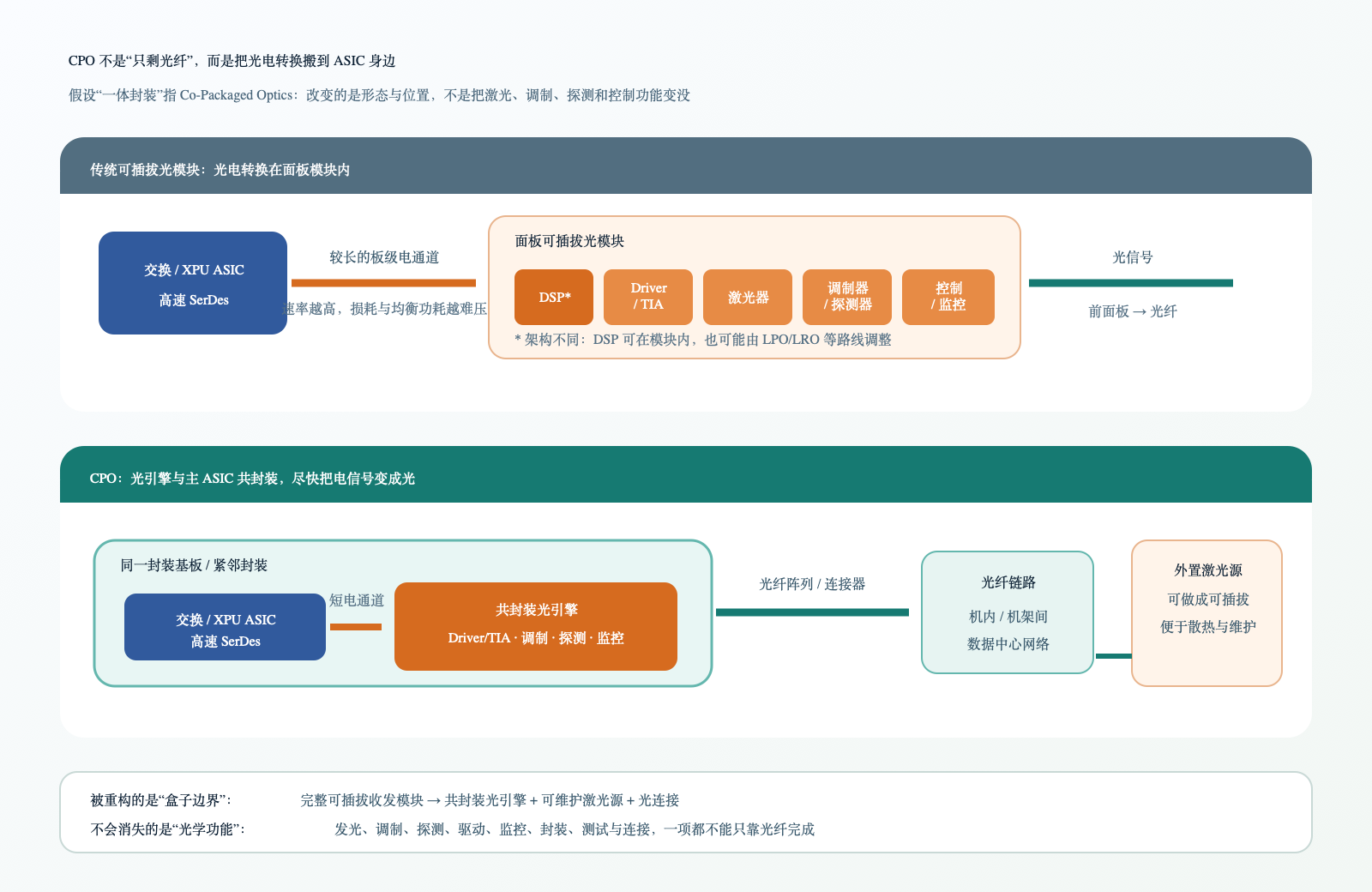

图里画的是外置激光源的一类常见方案，不代表所有实现——不同厂商在光源位置、DSP 去留、光引擎边界上各有取舍。

CPO 改变的是“在哪转换”，不是“要不要转换”

注意，CPO 没有删掉任何光收发功能，它只是把原来集中在一个盒子里的功能拆开、重新安放——完整的可插拔收发模块，变成“共封装光引擎 + 可维护的外置激光源 + 光连接”，上图底部那行总结说的就是这件事。

激光源的去向最能说明问题。激光器怕热，而 CPO 恰恰把光学器件推到了发热大户 ASIC 旁边，于是产业界把激光源单独拎出来放到前面板，做成可插拔、可热更换的模块——OIF 在 2023 年发布的 ELSFP 规范定义的就是这个东西；Broadcom 的 51.2T CPO 交换机 Bailly（8 个 6.4T 光引擎与交换芯片共封装）用的也是可插拔外置光源。CPO 不是消灭了模块，是把模块的边界重新画了一遍。

光纤为什么独自扛不起来

光纤是介质，只会传光。产生稳定光源、把电比特调制到光上、把光转回电、放大与恢复信号、温度补偿、功率监控、波分复用、耦合与测试——这些功能一项都不会因为封装形式变化而消失，只会换个地方存在。无论载体叫光模块、光引擎、光 Chiplet 还是外置激光源，干的都是这些活。

CPO 自己的账单

集成度更高不等于处处更好。前面板模块坏了拔掉就换；共封装光引擎出问题，牵连的是整个交换机。外置激光、可拆光连接器、冗余和监控，都是产业为了把可维护性找回来而新做的设计。

实际发生的是共存和价值链迁移

看头部厂商怎么做、怎么说，比看口号准。NVIDIA 在 2025 年 GTC 上发布 Quantum-X 与 Spectrum-X Photonics 交换机（单端口 1.6T，激光器数量减到四分之一，宣称能效 3.5 倍、可靠性 10 倍，液冷设计），InfiniBand 版 2025 年底出货、以太网版 2026 年跟进——同一篇通稿里，NVIDIA 明确表示可插拔光模块技术将与之并行发展，还点名了 Coherent、Fabrinet 和国内读者熟悉的新易盛（Eoptolink）、旭创（InnoLight）。发布 CPO 的人自己都没打算送走可插拔。

未来几年比较合理的图景是：CPO 优先进入交换容量、端口密度和功耗最紧张的 AI 集群；可插拔 DSP 模块继续吃下成熟网络、长距离和多供应商场景；LPO/LRO 作为中间路线，保留可插拔形态、去掉或简化模块内 DSP 来省功耗；板载光学和光 I/O 在不同封装层级继续探路。对厂商来说，“组装完整盒子”的环节在高端市场承压，但激光器、硅光、调制器、探测器、Driver/TIA、光纤阵列、连接器、封装测试的价值不会蒸发，只会重新分桌。

CPO 会减少某些高端交换机里可插拔模块的数量，但消失的是一种产品外形，不是光收发产业。增长的也绝不只有光纤——恰恰相反，光引擎、外置光源和高密度光连接的技术含量比原来更高了。

九、把答案还给朋友

问题一：GPU 逻辑不强，逻辑运算应该 CPU 更强？

如果你说的是复杂分支、串行依赖、低延迟控制，对，CPU 更强，它的分支预测、乱序执行和缓存体系就是为这个造的。但如果说的是 AND、OR、XOR、比较、掩码这类逻辑运算，GPU 不但会做，还能对海量数据同时做——当年挖矿跑的哈希就是纯逻辑运算。GPU 真正的弱点是同一个 Warp 里线程走不同分支时利用率下降。所以别问谁的逻辑强，要问：任务有多少并行度、分支有没有规律、数据在谁的内存里。

问题二：一体封装以后，光模块没有未来，只剩光纤？

如果你说的是 CPO，它确实会把光引擎从面板模块搬到交换芯片旁边，一部分可插拔模块会被替代。但光纤只负责传输，不会发光、调制、探测和监控——这些功能全都还在，只是换了封装位置，激光源甚至专门做成了可插拔的（OIF 还为此定了 ELSFP 标准）。连发布 CPO 交换机的 NVIDIA 都在通稿里写明可插拔技术并行发展。所以不是“光模块消失、只剩光纤”，而是“完整的盒子被拆成共封装光引擎、外置激光和光连接”，两种形态会共存很多年。

十、写在最后

这两个问题背后其实是同一个思维习惯：把系统问题压成单点对决。但现代 AI Infra 里没有单点——CPU、GPU、TPU 是三份不同的晶体管预算，光模块和 CPO 是两种光电转换的安放方式，芯片性能要过内存墙、互连、编译器、调度和可靠性的层层折扣才变成有效算力。

如果只带走一句话，带这句：

AI Infra 的竞争，不是芯片之间的一对一决斗，而是看谁能让数据用更低的能耗、更少的等待、更高的可靠性，从存储流到计算单元，再流到下一颗芯片。

附录：术语速查

资料来源与延伸阅读

本文的框架部分参考了 Adam Mainz 的两篇长文（他刚从 Meta 的 Triton 编译器团队转到 Google TPU 团队，文章立场偏 TPU，本文未采纳其平台优劣结论），产品规格与 CPO 进展均用一手资料交叉核验。

1. Adam Mainz, From SIMT to Systolic: A Foundation for GPU and TPU Architecture 及 The Two Stacks
2. NVIDIA, CUDA Programming Guide（SIMT、Warp 与 Tile 编程模型）
3. NVIDIA, Hopper Tuning Guide（TMA 与内存层级）
4. NVIDIA, Blackwell Architecture
5. Jouppi et al., In-Datacenter Performance Analysis of a Tensor Processing Unit（TPU v1 论文）
6. Jouppi et al., TPU v4: An Optically Reconfigurable Supercomputer for Machine Learning
7. Google Cloud, TPU System Architecture 与 TPU7x（Ironwood）
8. Chowdhery et al., PaLM: Scaling Language Modeling with Pathways（46.2% MFU 与 pipeline-free 训练）
9. Meta, The Llama 3 Herd of Models（4D 并行与 54 天故障统计）
10. OIF, ELSFP Implementation Agreement 发布通告 与 Implementation Agreements 列表
11. Broadcom, What Is Co-Packaged Optics? 与 CPO 产品页
12. NVIDIA, Spectrum-X / Quantum-X Photonics 发布通稿（含可插拔并行发展与合作伙伴名单）

资料与产品状态核验日期：2026-07-19。
